Tipos de cable de conexión a internet

Todos los tipos de cable de conexión a Internet también se conocen como medios de comunicación de redes. Utilizamos los cables de conexión para interconectar dos o más ordenadores, ya sea directamente o por medio de un dispositivo de red.

Los tipos de cable de conexión a Internet constituyen un canal a través del cual circulan los flujos de datos dentro de una red. Transporta los impulsos eléctricos (señales digitales) desde un ordenador a otro, o a cualquier otro periférico conectado a la red.

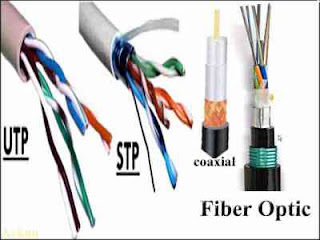

Existen varios tipos de cable de conexión a Internet:

Cable coaxial,
Cable de par trenzado,
Cable de fibra óptica.
El cable coaxial como un tipo de cable de conexión a Internet
El cable coaxial consiste en un núcleo sólido o trenzado de cobre (un núcleo central conductor). Rodeado por un dieléctrico (aislante especial). Un trenzado o tejido de capa de protección de malla de cobre (que está conectado a tierra de la señal y que absorbe Interferencia electromagnética – EMI). Y, una cubierta exterior protectora (camisa aislante). Todas estas capas son concéntricas alrededor de un eje común,  de ahí el nombre coaxial.

Aislante dieléctrico

Lo que rodea el núcleo es una capa aislante dieléctrica que la separa de la malla de alambre. La malla de alambre trenzada actúa como un suelo y protege el núcleo del ruido eléctrico y la interferencia. (La diafonía es el desbordamiento de señal de un hilo adyacente). El cable coaxial es en gran medida inmune a las interferencias eléctricas y puede transportar datos a velocidades más altas y a través de largas distancias con respecto al cable de par trenzado. El coaxial es uno de los tipos de cable de conexión a Internet.

El núcleo de conducción y la malla de alambre siempre deben mantenerse separados uno de otro. Si se tocaran, el cable experimentará un corto, y el ruido o los señales presentes en la malla fluirá sobre el alambre de cobre. Un cortocircuito eléctrico se produce cuando cualquiera de los dos hilos conductores o un hilo conductor y una tierra entran en contacto entre sí.

Este contacto hace que el flujo directo de corriente (o datos) vaya en una trayectoria no deseada. En el caso del cableado eléctrico de los hogares, un corto hará chispas y saltará un fusible o disyuntor. Con los dispositivos electrónicos que utilizan bajos voltajes, el resultado no es tan dramático y es a menudo imperceptible. Estos cortos de bajo voltaje generalmente causan el fallo de un dispositivo; y el corto, a su vez, destruye los datos.

Un escudo, por lo general exterior, no conductor hecho de caucho, teflon, o de plástico rodea el cable para su protección. Según el tipo y calidad del propio cable, podría llevar más capas protectoras de estos materiales en su interior.

Características del cable coaxial

El cable coaxial es más resistente a interferencias y atenuación que el cable de par trenzado.
Transmite voz, vídeo y datos.
Los tipos de cable coaxial

Hay dos tipos de cable coaxial, a saber:

cable thinnet
cable thicknet

Características del cable Thinnet, también se conoce como Ethernet 10 Base 2:

10 se refiere a la tasa de transferencia de datos. Transfiere datos a la velocidad de 10 Mbps (Megabits por segundo)
2 se refiere a la distancia permitida entre los dispositivos, no debe ser más de 2 metros.
La longitud total del segmento es de 185 metros (distancia entre los dispositivos más lejanos).
Número total de dispositivos conectados – 30 dispositivos por tronco.
el cable Thinnet es un cable coaxial flexible de aproximadamente 0,64 centímetros (0,25 pulgadas) de espesor.

Características del cable Thicknet, también conocido como Ethernet 10 Base 5

10 se refiere a la tasa de transferencia de datos. Transfiere datos a la velocidad de 10 Mbps (Megabits por segundo)
5 se refiere a la distancia entre los dispositivos debe ser no más de 5 metros.
Un máximo de 100 estaciones de trabajo se permite por tronco y la distancia entre ellos debería ser de un máximo de 5 metros.
La longitud del segmento es de 500 metros.
Thicknet cable es un cable coaxial relativamente rígido, de alrededor de 1,27 centímetros (0,5 pulgadas) de diámetro.

El cable de par trenzado

Estos tipos de cable de conexión a Internet se componen de un número de hilos aislados de alambre de cobre trenzados entre sí. La torsión cancela el ruido eléctrico de los pares adyacentes (diafonía) y de otras fuentes, tales como motores, relés y transformadores.
Los cables de par trenzado a menudo se agrupan juntos y encerrados en una funda protectora para formar un solo cable. El número total de pares dentro de ese cable varía.
Se hace uso de conectores RJ-45 de tipo telefónico (más grandes que los de teléfono y consta de ocho cables frente a 4 cables de teléfono).
Son generalmente de bajo coste.
Son fáciles de instalar.
Hay dos tipos de cables de par trenzado entre los tipos de cable de conexión a internet:
Par trenzado sin blindar (más común).
Par trenzado apantallado.
El par trenzado sin blindaje (UTP)
Este tipo de cable utiliza las especificaciones 10Base-T, 100Base-TX (Fast Ethernet), 1000Base-T (Gigabit Ethernet), es el tipo más popular de cable de par trenzado y se está convirtiendo rápidamente en el más popular para LAN cableado estructurado.

Estos pares de hilos utilizan un código de colores estándar para distinguirlos. El segmento de máxima longitud del cable es de 100 metros. Si se supera este límite de longitud de segmento, se produce una atenuación. La atenuación es la pérdida gradual de la intensidad de la señal, ya que tiende a moverse más lejos del punto de origen.

Categorías del cable UTP

Categoría 1 cable para transmisión de voz.
Categoría 2 para datos de hasta 4 Mbps, cuatro pares trenzados.
Se necesita la categoría 3 o superior para las redes Ethernet. Cat. 3, 4, 5 y uso de conectores RJ-45

Categoría 3 para transmisión de datos de hasta 16 Mbps, cuatro pares.
Categoría 4 para datos de hasta 20 Mbps, cuatro pares trenzados.
Categoría 5 apto transmisión de datos de hasta 100 Mbps, cuatro pares trenzados.
Categoría 6 para datos de hasta 1000 Mbps, cuatro pares trenzados.
Aqui detallamos la diferencia entre diferentes categorias de cable de par trenzado

Las ventajas de utilizar el cable UTP

Menos vulnerable a fallos de red.
El cable UTP es el menos costoso que cualquier otro tipo de cable.
Los inconvenientes de la utilización de un cable UTP

Una red que utilice cables UTP requiere distribución mediante hub.
Se requiere más cableado.
UTP es particularmente susceptible a la interferencia, que es cuando las señales de una línea se mezclan con las señales procedentes de otra.
Se bloquea fácilmente (porque no hay blindaje).
100 metros es la distancia máxima entre los dispositivos más alejados, por lo que la atenuación es el mayor problema al utilizar cables UTP.
Par trenzado apantallado es uno de los tipos de cable de conexión a Internet pero realmente no se utiliza mucho.

Características del STP

Utiliza una malla de cobre tejida y una cubierta protectora de mayor calidad. También utiliza papel de aluminio entre y alrededor de los pares de hilos.
Mucho menos susceptible a la interferencia y soporta velocidades de transmisión más altas que el UTP.
El blindaje hace que sea algo más difícil de instalar.
Tiene el mismo límite de 100 metros, al igual que el UTP.
Es más difícil de que se bloquee.
Se utiliza en redes de Apple Talk y Token Ring.
Medios ópticos

CABLE DE FIBRA ÓPTICA

es hasta ahora el mejor de los tipos de cable de conexión a Internet

En muchas partes de África, por ejemplo Kenia, el uso de cable de fibra para la comunicación vía Internet para el resto del mundo se está implementando gradualmente. Este es un hecho muy positivo porque esperamos que los costes de Internet vayan a bajar y sean accesibles por todos, independientemente de si se encuentra en la ciudad o en las aldeas.

Entonces, ¿qué es este cable de fibra óptica?

Un cable de fibra óptica consiste en un cilindro extremadamente delgado de vidrio llamado núcleo que está rodeado por una capa concentrica de vidrio llamado revestimiento. La fibra óptica transporta las señales digitales en forma de pulsos modulados de luz a lo largo de un tubo de vidrio flexible. No utiliza electricidad, excepto para alimentar la transmisión y los circuitos de recepción en cada extremo.

La cubierta exterior es para la protección mientras que el revestimiento se utiliza para reflejar las señales de luz de nuevo en la guía de ondas.

El conductor central de un cable de fibra óptica es un vidrio altamente refinado o plástico diseñado para transmitir señales de luz con poca pérdida. Un núcleo de vidrio soporta una distancia más larga de cableado, pero un núcleo de plástico es típicamente más fácil de trabajar. La fibra está recubierta con un revestimiento o un gel que refleja las señales de vuelta a la fibra para reducir la pérdida de señal. Una funda de plástico protege la fibra.


Con los cables de fibra óptica las señales no se escapan.
por experiencia sabemos que a diferencia de los otros tipos de cable de conexión a Internet, los cables de fibra óptica son inmunes a las interferencias electromagnéticas. Aguantan mayor ancho de banda y pueden transmitir datos hasta un máximo de 2 kilómetros sin la necesidad de repetidores para regenerar las señales. Sin embargo, son caros para comprar e instalar.

Los hilos de fibra óptica transfieren la luz en una sola dirección a la vez. Por lo tanto 2 hebras se colocan en cada cable para permitir la transmisión y recepción simultáneas al mismo tiempo.

El sistema de fibra óptica es similar al sistema de cable de cobre que la fibra óptica está reemplazando. La diferencia es que la fibra óptica utiliza pulsos de luz para transmitir información por líneas de fibra en lugar de utilizar pulsos electrónicos para transmitir información por las líneas de cobre.
Disfruta  este anuncio de fibra óptica y nota la diferencia...

En un extremo del sistema hay un transmisor. Este es el lugar de origen de la información que llega a líneas de fibra óptica. El transmisor acepta información codificada de impulsos electrónicos procedentes de alambres de cobre. A continuación, se procesa y traduce esa información en pulsos de luz codificados.

Un diodo emisor de luz (LED) o una inyección-diodo láser (ILD) pueden ser utilizados para generar los pulsos de luz. Con la ayuda de una lente, los pulsos de luz se canalizan en el medio de fibra óptica donde se transmiten a sí mismos en la línea.

Los pulsos de luz se mueven fácilmente en la línea de fibra óptica debido a un principio conocido como reflexión interna total. “Este principio de la reflexión total interna establece que cuando el ángulo de incidencia supera un valor crítico, la luz no puede salir. En cambio, la luz rebota hacia dentro. Cuando este principio se aplica a la construcción de la hebra de fibra óptica, es posible transmitir información mediante líneas de fibra en forma de impulsos de luz.
Saludos ... Profe Dany
